درب کنترلی

انواع درب کنترلی

درب های کنترلی پارکینگ انواع مختلفی دارند که دو نوع آن در کشور کاربرد بیشتری دارند.این دو نوع عبارتند از:
- درب های لولایی
- درب های ریلی

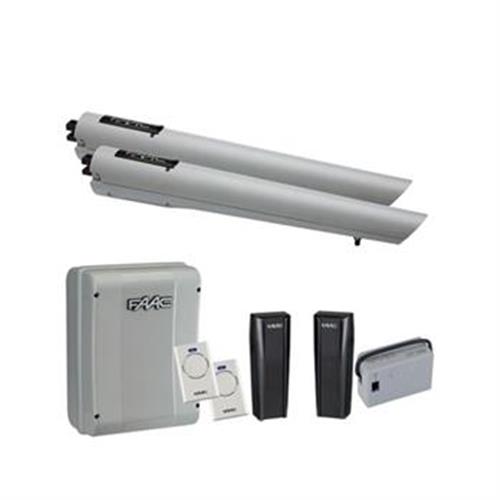

سیستم بازکننده درب های لولایی شامل اجزای میباشد:
1- دو عدد جک
2- دو عدد چشم الکترونیکی مادون قرمز IR
3- یک عدد تابلو فرمان
4- یک عدد فلاشر
5- ریموت کنترل (بسته به نوع سیستم و مارک آن، یک یا دو عدد در پکیج قرار دارد).
1- جک ها:
سیستم داخلی جک ها معمولا دو نوع است:

  • الکترومکانیکی
  • هیدرولیکی

 جک های الکترومکانیکی، الکتروموتورگیربکس یک ماردون (میله پیچ مانند) را می چرخاند درست مانند زمانی که می خواهید یک پیچ را سفت کنید .روی این مارپیچ قطعه ای مانند مهره قرار دارد. مارپیچ در جای خود می چرخد، چنانچه به مهره لوله ای وصل کنیم، آن لوله به جلو یا عقب با قدرت حرکت می کند.

 جک های هیدرولیکی که معمولا از: هیدروپمپ و جک هیرولیکی تشکیل شده اند. این جک چیزی شبیه به سرنگ است هیدروپمپ روغن هیدرولیک را با قدرت داخل جک هیرولیکی تزریق می کند و بازوی جک را به عقب و جلو حرکت می دهد.
هر دو نوع جک در سیستم های بازکننده درب پارکینگ مورد استفاده قرار می گیرند.
چگونگی کار کردن درب کنترلی
باز یا بسته شدن کامل درب ها به سه روش تشخیص داده می شود :
- میکروسوئیچ
- سنسوهای مگنتی
- سیستم انکدر (encoder)
روش میکروسوئیچ
در این روش رو ی هر جک دو میکروسوئیچ قرار دارد. وقتی جک کاملا باز یا بسته می شود با برخورد بازوی جک، پلاتین میکروسوئیچ فشرده می شود و تابلو فرمان می فهمد که جک به انتهای مسیر رسیده پس جک را متوقف می کند.
روش سنسورهای مگنتی
دراین روش بجای میکروسوئیچ از سنسورهای کوچکی استفاده می شود که به ریدرله معروفند.این سنسورها به محض اینکه آهن ربا به آن نزدیک شود پلاتین داخلیشان وصل می شود و با دور شدن آهنربا دوباره قطع می شوند.وقتی جک کاملا باز یا بسته می شود با عبور آهن ربای متصل به بازوی جک از روی سنسور، پلاتین سنسور وصل می شود و تابلو فرمان می فهمد که جک به انتهای مسیر رسیده پس جک را متوقف می کند.
روش انکدر
در این روش سیستم تابلو فرمان مجهز به حس کننده فشار است. وقتی درب کاملا باز یا بسته شد، سیستم انکدر می فهمد که حرکت بر اثر عاملی کند یا متوقف شده پس فرمان توقف را برای تابلو فرمان ارسال میکند و تابلو فرمان نیز بلافاصله جک را متوقف می کند.
2- چشم های الکترونیکی مادون قرمز:
این چشم ها که در هر پکیج دو عدد هستند با هم متفاوتند. یکی از این چشم ها فرستنده (Transmitter) اشعه مادون قرمز است که در نقشه ها به آن Tx میگویند و چشم دیگر گیرنده (Receiver ) اشعه مادون قرمز که به آن Rx میگویند. این چشم ها باید کاملا روبروی هم نصب شوند تا اشعه مادون قرمز ارسالی از چشم فرستنده توسط چشم گیرنده دریافت شود. حال چنانچه مانعی این اشعه مادون قرمز را قطع کند، تابلو فرمان می فهمد کسی یا چیزی بین درب قرار دارد بنابراین جک ها را متوقف میکند.
3- تابلو فرمان:
مغز متفکر سیستم است و تمام عملکرد اجزای سیستم را کنترل می کند. هر سیستم، تابلو فرمانمخصوص به خود را دارد و امکان استفاده از تابلوفرمان یک سیستم برای سیستم دیگر وجود ندارد. مگر در سیستم های کاملا هم مدل و کاملا مشابه.
4-فلاشر:
چراغ چشمک زنی است که باز و بسته شدن درب ها را اعلام میکند.
5-ریموت کنترل:
این قطعه را همه می شناسند. یک فرستنده رادیویی دیجیتالی است که شما بوسیله آن فرمان باز یا بسته شدن یا توقف درب ها را ارسال می کنید.
سیستم بازکننده درب های ریلی شامل اجزای زیر میباشد:
 1- یک دستگاه بازکننده
2- دو عدد چشم الکترونیکی مادون قرمز(IR)
3 - یک عدد تابلو فرمان
4- یک عدد فلاشر
5- ریموت کنترل (بسته به نوع سیستم و مارک آن، یک یا دو عدد در پکیج قرار دارد)6- دنده شانه ای
دستگاه بازکننده:
معمولا چرخ دانه ای به شفت یک الکتروموتور گیربکس متصل است .این چرخ دنده در جای خود می چرخد و یک دنده شانه ای که به درب متصل شده است را حرکت میدهد و درب باز و بسته می شود.
بقیه قطعات این پکیج، توضیحاتی مانند قطعات توضیح داده شده در بالا دارند.

نکات مهم
 جکهای ولتاژ DC (برق و باطری) بهترین سیستم برای درب کنترلی است بدلیل اینکه احتمال برق گرفتگی در آنها بسیار پایین است ومی توانید به آنها باطری بک آپ (برای زمان قطع برق) نیز وصل کنید.
پکیج درب کنترلی که خریداری می کنید حتما دارای سیستم انکدر باشد. در سیستم انکدر چنانچه کسی یا چیزی بین درب ها قرار بگیرد سیستم، فشار را حس می کند و حرکت را متوقف میکند.  ارزش سیستم انکدر زمانی مشخص می شود که کسی یا چیزی بین درب ها قرار بگیرد اما چشم های مادون قرمز آنرا نبیند.
چگونگی نصب درب کنترلی اهمیت زیادی در عملکرد صحیح سیستم و در نتیجه طول عمر آن دارد.
بهترین جک ها برای تشخیص باز یا بسته شدن درب ها از سنسورهای مگنتی استفاده می کنند.
